一、 ?包裝原理

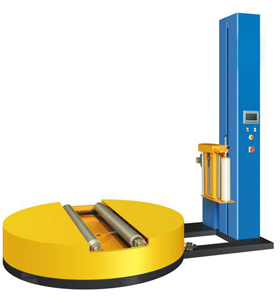

圓筒式纏繞包裝機包裝全過程描述：設定好包裝層數，微調整膜架位置切換到圓筒機模式，把纏繞膜固定到待包貨物上后，按下“運行”按鈕，轉臺上有凹進去的兩個托輥，其中，一主動輥以 ?逆時針方向轉動，從而帶動圓筒紙以逆時針方向自轉，轉臺同時以順時針方向轉動。按照既定參數運行完畢后，人工切斷薄膜，包裝完畢。

二、技術資料

1.技術參數

??1.1）??包裝范圍??直徑：500mm-1500mm ?

???????????????幅寬：500mm-1650mm

?

??1.2） 包裝效率??包裝效率：約2分鐘/個（視具體貨物）

?1.3）?轉盤尺寸??直徑：2000mm??高度：約450mm

??1.4）?轉盤承重??2000kg（max）

??1.5）?轉盤速度??0-13rpm/分

??1.6） 整機重量??1200kg

??1.7） 輥筒速度 0-12rpm/分

??1.8） 電機功率 ?轉臺1.5kw,膜架0.4kw,立柱0.4kw輥筒0.75kw

??1.9） 電 ???源 ?單相220vAC/50Hz/20A

??1.10）適用薄膜??20-35μ預拉型機用纏繞膜。

2.控制系統

??2.1）?PLC可編程控制整機運行，纏繞層數及次數可調。

??2.2） 人性化國際通用的面板圖標，操作更方便簡單。

??2.3） 手動/自動切換、復位按鈕，保障設備不會誤動作，影響設備性能；保護操作人員安全。

2.4） 機械及光電切換功能，自由方便操控設備。????

3.轉盤驅動

??3.1）?星型布置耐磨全新尼龍托輪支撐，低噪聲運行,更換托輪需要拆卸頂部機構。

??3.2）?轉盤變頻調速，緩起緩停自動復位。

??3.3） 操作面板單獨的原點復位按鈕。

??3.4） 輥筒變頻調速。

4.薄膜系統

??4.1）?出膜機構為自由擺臂，感應靈敏，動力預拉伸自動供膜（拉伸比250-300%），出膜方便一拉即可；節省1/2耗材

??4.2）?膜架夾膜機構上膜安全、快捷?（膜架導向輥采用靜音精加工而成，耐磨持久；變頻預拉膠輥采用自動調心軸承，無噪音，運行穩定可靠）

??4.3） 采用雙鏈條結構，膜架上升、下降速度分別可調，送膜速度可調

（山東星派克公司：立柱采用冷軋鋼板，厚度完全符合國家標準，堅固耐用。導軌采用U型導軌；具有四向定位、噪音小，膜架上升下降平穩性可靠耐用，特別針對超高貨物的包裝。）
